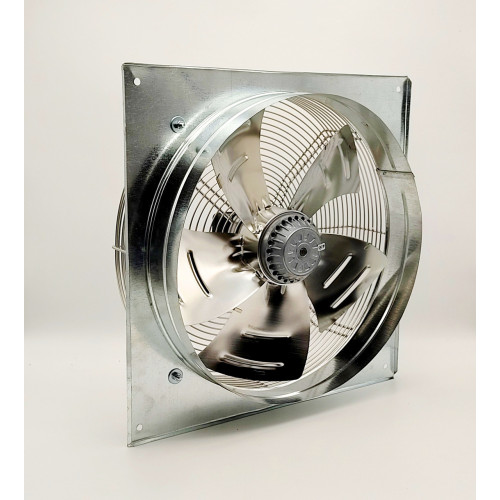

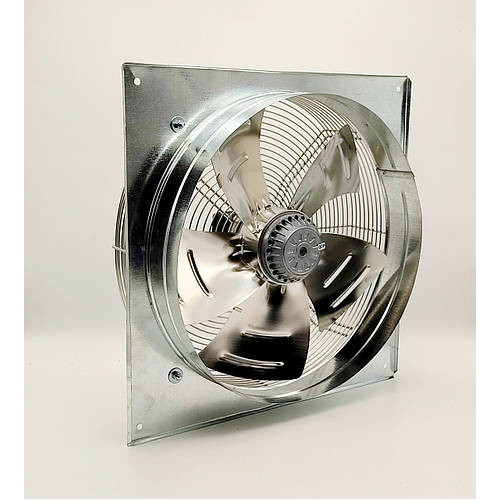

Нержавіючий осьовий вентилятор ОВН 630В з оцинкованим фланцем
Нержавіючий осьовий вентилятор ОВН 630В з оцинкованим фланцем — нержавіючий осьовий вентилятор для складних умов
Нержавіючий осьовий вентилятор ОВН 630В з оцинкованим фланцем доречний для зон, де важливі стійкість до вологи, корозійних чинників і санітарно чутливих умов експлуатації. Виконання з оцинкованим фланцем допомагає підібрати модель під конкретний спосіб монтажу та конструкцію вузла.
Для моделі ОВН630ВО варто перевірити місце встановлення, матеріали суміжних елементів, умови очищення та характер повітряного середовища. Саме ці фактори часто важливіші за сам типорозмір.
- для вологих, мийних і технологічних приміщень
- для харчових, аграрних і виробничих об’єктів
- для систем, де потрібне стійке до корозії виконання
Нижче залишено технічні таблиці, габарити та інші матеріали для швидкого зіставлення моделі з потрібним вузлом монтажу.
Технічні характеристики, розмірний ряд та схеми
| Модель | Модель на оц. фл. | Модель на нерж. фл. | Продуктивність, м³/год.ас | Потужність, Вт | Напруга, В | Оберти двигуна, об/хв. | Шум, дБ |
|---|---|---|---|---|---|---|---|
| ОВН 300В | ОВН 300В з оц. фл. | ОВН 300В з нерж. фл. | 1900 | 90 | 220 | 1370 | 55 |
| ОВН 350В | ОВН 350В з оц. фл. | ОВН 350В з нерж. фл. | 2980 | 138 | 220 | 1370 | 62 |
| ОВН 400В | ОВН 400В з оц. фл. | ОВН 400В з нерж. фл. | 3900 | 180 | 220 | 1350 | 67 |
| ОВН 450В | ОВН 450В з оц. фл. | ОВН 450В з нерж. фл. | 5100 | 250 | 220 | 1380 | 71 |
| ОВН 500В | ОВН 500В з оц. фл. | ОВН 500В з нерж. фл. | 7000 | 420 | 220 | 1320 | 72 |
| ОВН 630В | ОВН 630В з оц. фл. | ОВН 630В з нерж. фл. | 11350 | 810 | 220 | 1315 | 78 |
| Модель/размер | ОВН 300В оц./нерж фл. | ОВН 350В оц./нерж фл. | ОВН 400В оц./нерж фл. | ОВН 450В оц./нерж фл. | ОВН 500В оц./нерж фл. | ОВН 630В оц./нерж фл. |
| A, мм | 380 | 430 | 480 | 530 | 580 | 750 |
| C, мм | 75 | 80 | 90 | 90 | 90 | 100 |
| D, мм | 80 | 80 | 80 | 80 | 80 | 80 |
| ØВ, мм | 320 | 370 | 420 | 470 | 520 | 650 |
Графік залежності продуктивність/тиск
Нержавіючий осьовий вентилятор ОВН 630В з оцинкованим фланцем: призначення та застосування
ОВН630ВО створює повітряний потік уздовж осі робочого колеса. Осьові моделі зазвичай обирають, коли потрібна значна витрата повітря при відносно невеликому опорі системи, наприклад для загальнообмінної вентиляції, продування або переміщення повітря через короткі канали та отвори.
Де можна встановлювати ОВН630ВО
- загальнообмінна вентиляція виробничих і складських приміщень
- вентиляція ангарів, майстерень і технічних зон
- приплив або витяжка через стіну, панель чи коротку ділянку каналу
- охолодження та обдування обладнання, якщо це допускають умови експлуатації
- системи з невеликим аеродинамічним опором
Як правильно підібрати промисловий осьовий вентилятор
- Осьовий вентилятор слід підбирати не тільки за діаметром, а за робочою точкою продуктивність/тиск.
- Якщо мережа має довгі канали, фільтри або багато фасонних елементів, перевірте, чи вистачить тиску.
- Уточніть напрямок потоку та спосіб встановлення: стіна, панель, решітка, фланець або канал.
Монтаж ОВН630ВО: що важливо врахувати
- Забезпечте вільний підвід і відвід повітря без близьких перешкод, які можуть погіршувати аеродинаміку.
- Для відкритого монтажу передбачте захисну решітку, якщо є ризик доступу до робочого колеса.
- Перед монтажем звірте напрямок повітряного потоку, монтажне положення та доступ для сервісу.
- Механічне кріплення має відповідати масі обладнання та не передавати зайву вібрацію на конструкції.
- Електричне підключення виконуйте за паспортною схемою з відповідним захистом; роботи з електромережею має виконувати кваліфікований фахівець.
- Після запуску перевірте фактичний напрямок потоку, сторонні шуми, вібрацію та роботу на розрахунковому режимі.
Питання про ОВН630ВО
Де можна встановлювати ОВН630ВО?
Таку модель можна розглядати для загальнообмінної вентиляції складів, цехів, ангарів, технічних приміщень і для коротких вентиляційних трактів із невеликим опором.
Як правильно підібрати промисловий осьовий вентилятор?
Визначте необхідну витрату повітря та опір системи. Потім звірте діаметр, напругу, потужність, температуру і монтажне виконання.
Що потрібно перевірити перед монтажем?
Перевірте напрямок обертання й потоку, надійність кріплення, захист робочого колеса, відсутність перешкод на вході/виході та правильність електричного підключення.
Чи можна орієнтуватися тільки на діаметр або розмір?
Ні. Геометричний розмір має збігатися з системою, але для коректної роботи також потрібно перевірити продуктивність, робочий тиск, електроживлення, температуру середовища та умови монтажу. Остаточний підбір роблять за робочою точкою системи.
Схожі моделі та альтернативи для ОВН630ВО
Це не автоматичні взаємозамінні аналоги. Таблиця допомагає швидко знайти близькі моделі; перед заміною звірте приєднання, робочу точку, живлення та умови експлуатації.
| Модель | Ціна | Чому варто порівняти |
|---|---|---|
|
ОВН630ВО
поточна модель
|
19699грн. | Базова модель для порівняння. |
|
ОВН630В
Є в наявності
|
16999грн. | Модель тієї ж або близької групи — перевірте характеристики перед заміною. |
|
ОВН630ВН
Є в наявності
|
20499грн. | Модель тієї ж або близької групи — перевірте характеристики перед заміною. |
