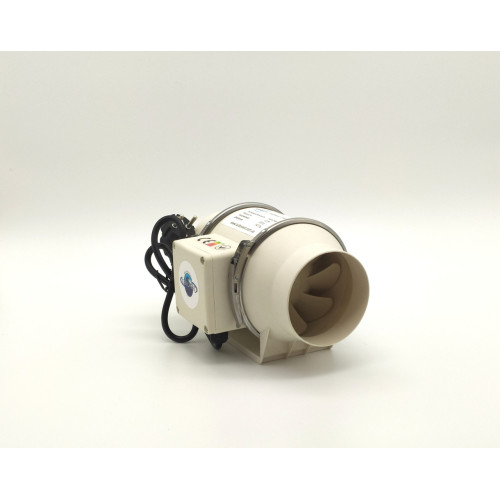

Круглий канальний вентилятор ПВК 100
Круглий канальний вентилятор ПВК 100 — круглий канальний вентилятор для припливу та витяжки
Круглий канальний вентилятор ПВК 100 підходить для круглих каналів у системах, де потрібні стабільний повітрообмін, компактний монтаж та зрозуміле обслуговування без складних вузлів.
Під час вибору моделі ПВК100 варто перевіряти діаметр траси, опір мережі, місце встановлення, умови сервісу та загальне навантаження на систему. Це допомагає уникнути ситуації, коли модель формально підходить за розміром, але працює не в оптимальній точці.
- для круглих припливно-витяжних каналів
- для технічних, комерційних і виробничих зон
- для систем, де важливі компактність і стабільна робота
Нижче залишено технічні таблиці, габарити й інші дані, які зручно використовувати під час порівняння сусідніх моделей серії.
Технічні характеристики, розмірний ряд та схеми
| Модель | Напруга живлення, В | Швидкість | Производи- тельность, м³/год.ас | Потужність, Вт | Тиск, Па | Рівень шуму, дБ |
|---|---|---|---|---|---|---|
| ПВК 100 | 220 | 1 | 198 | 22 | 140 | 37 |
| ПВК 125 | 220 | 1 | 280 | 36 | 140 | 35 |
| ПВК 150 | 220 | 1 | 432 | 40 | 220 | 45 |
| ПВК 200 | 220 | 1 | 870 | 135 | 290 | 53 |
| Модель | Ø D, мм | L1, мм | L, мм | W, мм | H, мм |
|---|---|---|---|---|---|
| ПВК 100 | 95 | 30 | 230 | 167 | 148 |
| ПВК 125 | 123 | 30 | 258 | 205 | 185 |
| ПВК 150 | 145 | 45 | 313 | 225 | 212 |
| ПВК 200 | 198 | 30 | 305 | 245 | 250 |
Графік залежності продуктивність від тиску
Круглий канальний вентилятор ПВК 100: призначення та застосування
ПВК100 застосовують у системах припливної або витяжної вентиляції з круглими повітропроводами. Такий формат зручний для монтажу безпосередньо в канал і підходить для локальних та розгалужених вентиляційних мереж, якщо робоча точка вентилятора відповідає розрахунковій витраті повітря й опору системи.
Де можна встановлювати ПВК100
- витяжна вентиляція складів, майстерень і технічних приміщень
- припливна вентиляція комерційних та виробничих зон
- круглі повітропроводи у вентиляційних камерах і підстельових трасах
- локальні витяжні лінії від обладнання або робочих зон
- модернізація існуючої системи з відповідним діаметром каналу
Як правильно підібрати канальний вентилятор для круглого повітропроводу
- Тиск: 90 Па. Він має перекривати опір повітропроводів, решіток, фільтрів, клапанів та інших елементів мережі.
- Електроживлення: 220–240 В. Перед підключенням звірте напругу мережі, схему підключення та захисну автоматику.
- Продуктивність: 198 м³/год. Порівняйте її з розрахунковою витратою повітря вашої системи, а не лише з площею приміщення.
- Рівень шуму: 21 дБ. Для приміщень із вимогами до акустичного комфорту передбачте віброізоляцію або шумоглушення, якщо це потрібно за проєктом.
- Потужність: 0,022 кВт. Її потрібно врахувати при виборі кабелю, автомата захисту та керування.
- Частота струму: 50 Гц. Врахуйте цей параметр при виборі регулятора швидкості або частотного перетворювача, якщо регулювання допускається двигуном.
Ключові параметри ПВК100
| Мінімальний робочий тиск | 90 Па |
|---|---|
| Напруга мережі | 220–240 В |
| Продуктивність | 198 м³/год |
| Рівень шуму | 21 дБ |
| Споживана потужність | 0,022 кВт |
| Частота струму | 50 Гц |
Монтаж ПВК100: що важливо врахувати
- Встановлюйте вентилятор у канал відповідного діаметра, не допускаючи звуження проходу без розрахунку.
- За потреби використовуйте гнучкі вставки або віброізоляцію, щоб зменшити передачу вібрації на повітропровід.
- Перед монтажем звірте напрямок повітряного потоку, монтажне положення та доступ для сервісу.
- Механічне кріплення має відповідати масі обладнання та не передавати зайву вібрацію на конструкції.
- Електричне підключення виконуйте за паспортною схемою з відповідним захистом; роботи з електромережею має виконувати кваліфікований фахівець.
- Після запуску перевірте фактичний напрямок потоку, сторонні шуми, вібрацію та роботу на розрахунковому режимі.
Питання про ПВК100
Де можна встановлювати ПВК100?
Модель можна розглядати для круглих припливних і витяжних мереж у технічних, складських, комерційних та виробничих приміщеннях. Конкретна придатність залежить від потрібної продуктивності, опору мережі, температури та умов монтажу.
Як правильно підібрати канальний вентилятор для круглого повітропроводу?
Підбір починають із витрати повітря та аеродинамічного опору системи. Після цього звіряють діаметр, напругу, допустиму температуру і характеристики двигуна.
Що потрібно перевірити перед монтажем?
Перевірте діаметр каналу, напрямок потоку, доступ до сервісу, спосіб кріплення, електроживлення та захисну автоматику. Не перекривайте вхід або вихід вентилятора сторонніми елементами.
Чи можна орієнтуватися тільки на діаметр або розмір?
Ні. Геометричний розмір має збігатися з системою, але для коректної роботи також потрібно перевірити продуктивність, робочий тиск, електроживлення, температуру середовища та умови монтажу. Остаточний підбір роблять за робочою точкою системи.
Схожі моделі та альтернативи для ПВК100
Це не автоматичні взаємозамінні аналоги. Таблиця допомагає швидко знайти близькі моделі; перед заміною звірте приєднання, робочу точку, живлення та умови експлуатації.
| Модель | Продуктивність | Тиск | Потужність | Живлення | Шум | Ціна | Чому варто порівняти |
|---|---|---|---|---|---|---|---|
|
ПВК100
поточна модель
|
198 м³/год | 90 Па | 0,022 кВт | 220–240 В | 21 дБ | 2259грн. | Базова модель для порівняння. |
|
ПВК125
Є в наявності
|
280 м³/год | 80 Па | 0,024 кВт | 220–240 В | 22 дБ | 2459грн. | більша продуктивність приблизно на 41%, схоже живлення. |
|
ПВК150
Є в наявності
|
432 м³/год | 100 Па | 0,04 кВт | 220 | 31 дБ | 2999грн. | більша продуктивність приблизно на 118%, схоже живлення. |
|
ПВК200
Є в наявності
|
870 м³/год | 240 Па | 0,11 кВт | 220–240 В | 42 дБ | 3999грн. | більша продуктивність приблизно на 339%, схоже живлення. |
| Основні характеристики | |
| Висота | 216 мм |
| Гарантійний термін | 12 міс. |
| Довжина | 258 мм |
| Мінімальний робочий тиск | 90 Па |
| Максимальний робочий тиск | 140 Па |
| Напруга мережі | 220–240 В |
| Продуктивність | 198 м³/год |
| Рівень шуму | 21 дБ |
| Споживана потужність | 0,022 кВт |
| Ступінь захисту IP | 44 |
| Тип каналу | Круглий |
| Тип промислового вентилятора за виконанням | Канальний |
| Частота струму | 50 Гц |
| Размеры товара | |
| Ширина | 178 мм |
